Instructions pour l'équipement

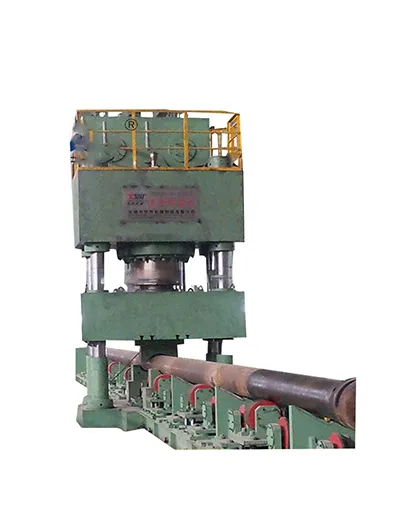

Il s'agit d'une Presse hydraulique à quatre colonnes à double effet de 1 000 tonnes conçue spécifiquement pour redresser les plaques/profils. Il utilise une commande électronique industrielle de 380 V et un système d'étanchéité de haute fiabilité. Le noyau est un cylindre d'huile à double effet + un guide à quatre colonnes + un contrôle en boucle fermée, adapté aux processus intensifs de redressage, de mise en forme, de pressage et autres.

1、Définition et structure de base

1. Définition de base

1000 tonnes : pression nominale de 10000kN, pression système d'environ 25MPa.

Double effet : le vérin d'huile principal adopte une structure à double effet, avec de l'huile haute pression circulant à travers les chambres supérieure et inférieure, obtenant une pression active vers le bas et un retour actif. La vitesse de retour est rapide et le positionnement est précis, adapté à une pression répétée et à une réinitialisation rapide pendant le redressage.

Machine de redressage : avec le nivellement, le redressage et le façonnage comme processus de base, elle est différente des machines d'estampage/d'étirement ordinaires, en mettant l'accent sur le parallélisme, la rectitude, l'uniformité de la pression et les capacités de maintien de la pression/d'étalonnage à points multiples.

Contrôle électronique 380 V : alimentation industrielle triphasée standard de 380 V, compatible avec les réseaux électriques des usines domestiques, avec une puissance du moteur principal généralement de 55 kW.

Élément d'étanchéité : adoption d'une étanchéité combinée résistante aux hautes pressions et longue durée de vie, adaptée au système 25MPa et aux inversions fréquentes, garantissant l'absence de fuite et un faible entretien.

2. Structure hôte (composée principalement de trois poutres et quatre colonnes)

Traverse supérieure+curseur+table de travail+quatre colonnes : forte rigidité, haute précision de guidage et bonne résistance aux charges excentriques.

Vérin d'huile principal : simple cylindre à double effet ou double cylindre disposé symétriquement, corps de cylindre en acier forgé, tige de piston chromée (HRC48-55), manchon de guidage + joint combiné.

Guidage : Colonne chromée + manchon en cuivre autolubrifiant/manchon en cuivre graphite, rails de guidage à quatre coins et à huit côtés en option pour assurer le parallélisme du curseur.

Cylindre hydraulique de tampon/éjecteur : facultatif, utilisé pour l'éjecteur de pièce, le redressage inférieur ou le pressage des bords d'étirement.

2, système de contrôle électronique 380 V (standard + haut de gamme)

1. Configuration de base (380 V/50 Hz)

Moteur principal : moteur de pompe à piston 55 kW 380 V, avec protection démarrage/arrêt/surcharge.

Contrôle : Armoire électrique indépendante, fonctionnement centralisé par boutons, trois modes de réglage/manuel/semi-automatique.

Protection : Disjoncteur, relais thermique, arrêt d’urgence, limiteur, relais de pression, alarme température/niveau d’huile.

2. Configuration haut de gamme (PLC+écran tactile, grand public)

Contrôleur : PLC+écran tactile de 7 à 10 pouces, interface chinoise.

Contrôle en boucle fermée : capteur de pression + capteur de déplacement, permettant d'obtenir un mode double pression fixe/plage fixe, avec temps de maintien réglable de 0 à 300 secondes.

Classification de vitesse : descente rapide (environ 300 mm/s) → entrée de travail (environ 45 mm/s) → pression de maintien → retour rapide (environ 250 mm/s).

Fonction : stockage des paramètres, comptage, diagnostic des défauts, surveillance à distance, liaison de barrière immatérielle de sécurité.

3、 Système d'étanchéité (noyau de cylindre à double effet)

1. Configuration scellée (système 25MPa, type longue durée)

Joint de piston : une combinaison d'action bidirectionnelle (telle qu'un joint et un joint), capable de résister à une haute pression bidirectionnelle, à un faible frottement et à l'absence de rampement.

Joint de tige de piston : anneau en forme de U + anneau anti-poussière, résistant à l'usure, anti-extrusion, anti-encrassement.

Courroie de guidage/anneau de support : fabriquée en bronze/PTFE, réduit le contact avec le métal, absorbe les forces latérales et protège le joint.

Joint statique : joint torique + bague de retenue, utilisé pour les brides, les embouts et les joints de canalisations.

2. Points clés pour la sélection des composants d'étanchéité (pour machines à dresser)

Pression nominale : ≥ 25MPa, adapté aux conditions de travail de 1 000 tonnes.

Matériau : NBR/FKM, résistant à l'huile, résistant à la température et résistant au vieillissement.

Durée de vie : Conception standard * * ≥ 600 000 actions * *, réduisant les temps d'arrêt pour le remplacement.

Prévention des fuites : le système de vannes enfichables intégré réduit les points de fuite de plus de 60 % par rapport aux groupes de vannes traditionnels.
